機器視覺字符缺陷檢測方案！
作者 : 安徽思普泰克發布時間 : 2020-04-08 瀏覽 : 125 次
注明：機器視覺字符缺陷檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于60件(取決于產品送料速度)。
一、檢測內容及要求
檢測內容：
最大尺寸長50mm*高50mm的產品的絲印字符檢測
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 | 備注 |
| 1 | 字符檢測 | 頂部正光 | 可檢 | 局部檢測 |
注明：機器視覺字符缺陷檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于60件(取決于產品送料速度)。

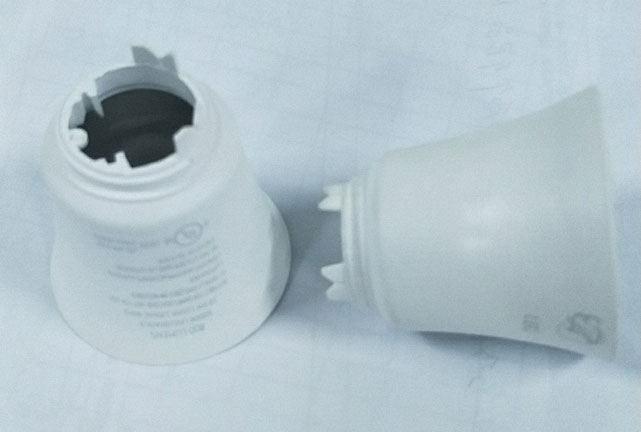

樣品圖：
二、設備組成及主要機構
設備型號：SP-T300非標定制機 外形尺寸：900*800*1850mm
組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 | 備注 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 | 數據可上傳 |

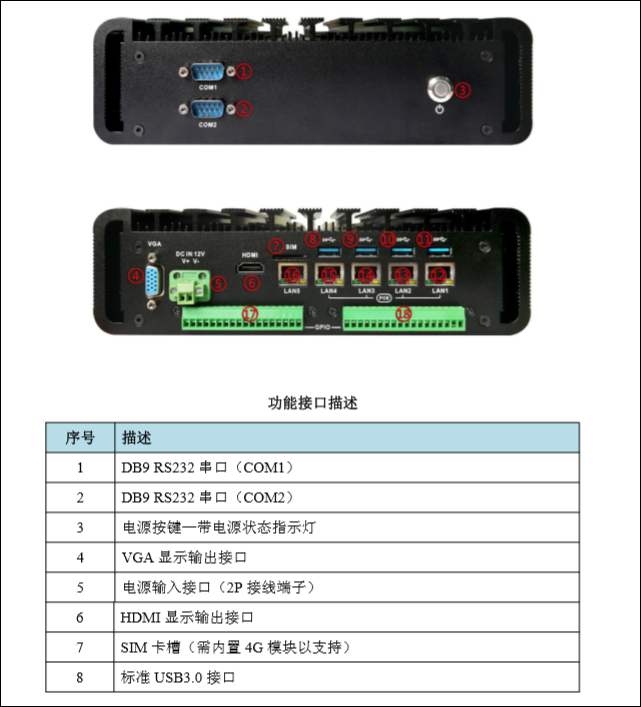

| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
|
| 3 | 顯示器 | PHILIPS 19”液晶顯示器 | 1臺 |
|
| 4 | 工業相機 | SONY工業相機 | 1套 |
|
| 5 | 相機調節伺服模組 | SIPOTEK定制 | 1套 |
|
| 6 | 工業鏡頭 | FA高清光學工業鏡頭 | 1套 |
|
| 7 | 光源 | 定制光學自適應光源 | 1套 |
|
| 8 | 檢測平臺 | 客供 | 1套 |
|

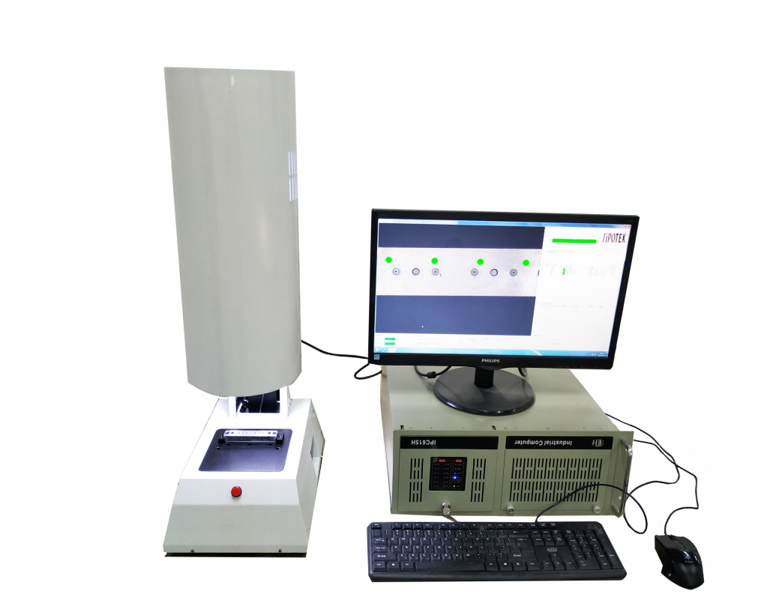

設備外觀3D立體圖
三、樣件測試圖片:

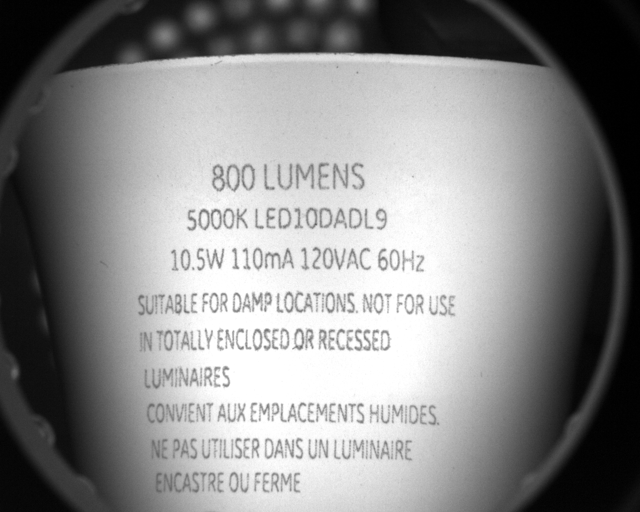

正光檢測原圖：

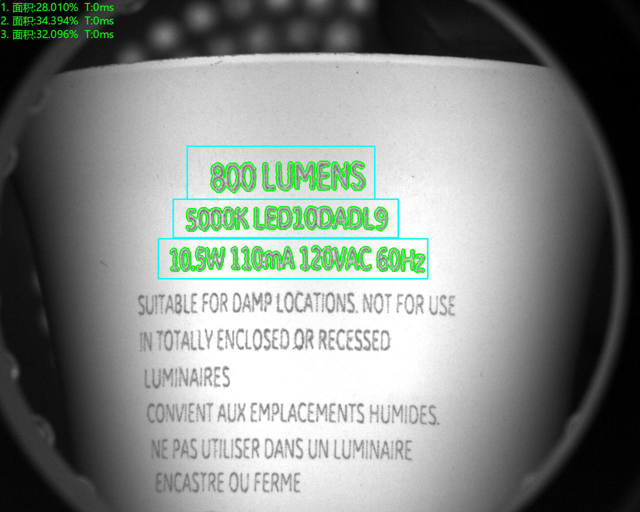

正光檢測良品分析圖（局部）：OK

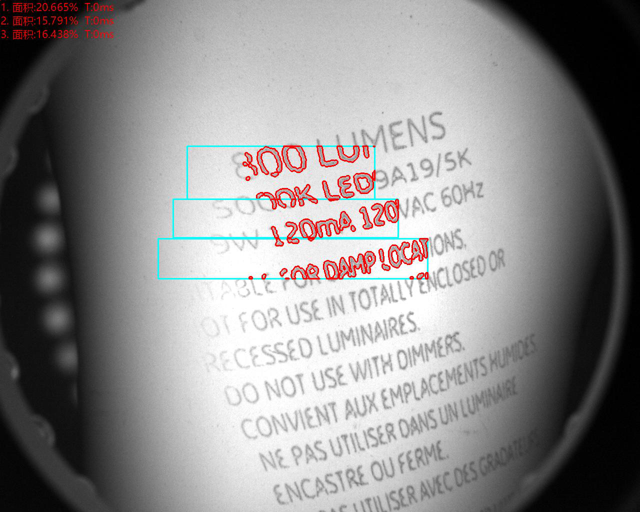

正光檢測不良品分析圖（局部）：NG
需要獲取產品機器視覺檢測方案請聯系178-5600-0331 杜經理
三、樣件測試圖片:
正光檢測原圖：
正光檢測良品分析圖（局部）：OK
正光檢測不良品分析圖（局部）：NG
需要獲取產品機器視覺檢測方案請聯系178-5600-0331 杜經理
