相機是視覺檢測設備中必不可少的部件

Allied Vision 的短波紅外 (SWIR) 相機使用于紅外顯微成像，可檢測半導體制作過程中的缺點.
電子設備在當今現代科技中已十分遍及。每個人很有可能已經在運用電子設備時，直接遇到并運用了硅晶圓。
硅—半導體的核心材料

晶圓是一種薄的半導體材料基材，用于制作電子集成電路。半導體材料品種多樣，電子器材中最常用的一種半導體材料是硅 (Si)。

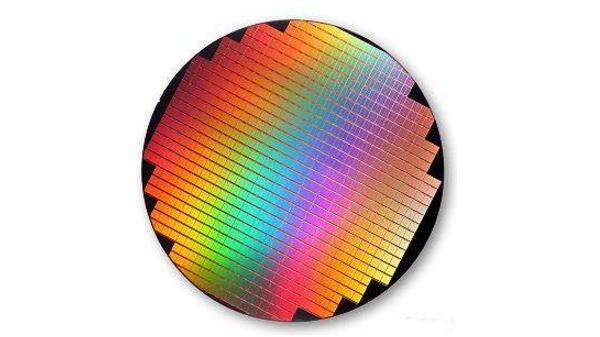

硅晶圓是集成電路中的要害部分。它由高純度、簡直無缺點的單晶硅棒通過切片制成，用作制作晶圓內和晶圓表面上微電子器材的基板。晶圓要通過多個微加工工藝過程才干制成，例如掩膜、蝕刻、摻雜和金屬化。
集成電路（IC）已經成為簡直所有電子設備的主要部件。IC是將很多電子電路和元件的微型結構移植印制到半導體晶體（例如硅 Si）的材料的表面上。元件、電路和基材均制作在單個晶圓上。數以百計的集成電路IC可一起在單個薄硅晶圓上制作，然后切割成多個獨自的 IC 芯片。
硅晶圓裂紋損害終究產品質量
視覺檢測設備檢測硅晶圓會堆集在成長、切開、研磨、蝕刻、拋光過程中的殘余應力。因而，硅晶圓在整個制作過程中可能發生裂紋，假如裂紋未被檢測到，那些含有裂紋的晶圓就在后續生產階段中發生無用的產品。裂紋也可能在將集成電路切割成獨自 IC 時發生。因而，若要下降制作本錢，在進一步的加工前，檢查原材料基材的雜質、裂紋以及在加工過程中檢測缺點十分重要。
