自動化視覺檢測設備檢測五金件外觀方案！

作者 : 安徽思普泰克發布時間 : 2022-10-17 瀏覽 : 200 次

注明：自動化視覺檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量不低于200件(取決于產品送料速度)。

商務咨詢：178-5603-5060（微信同號）

一、檢測內容及要求

檢測內容：

產品的外觀檢測

序號		檢測方式	是否可檢
1	內孔有渣	底部正光源檢測	可檢
2	沒牙	斜45°條光源檢測	可檢
3	偏大、偏小	側面背光源檢測	可檢
4	圓心有渣	頂部背光源檢測	可檢

注明：自動化視覺檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量不低于200件(取決于產品送料速度)。

二、設備組成及主要機構

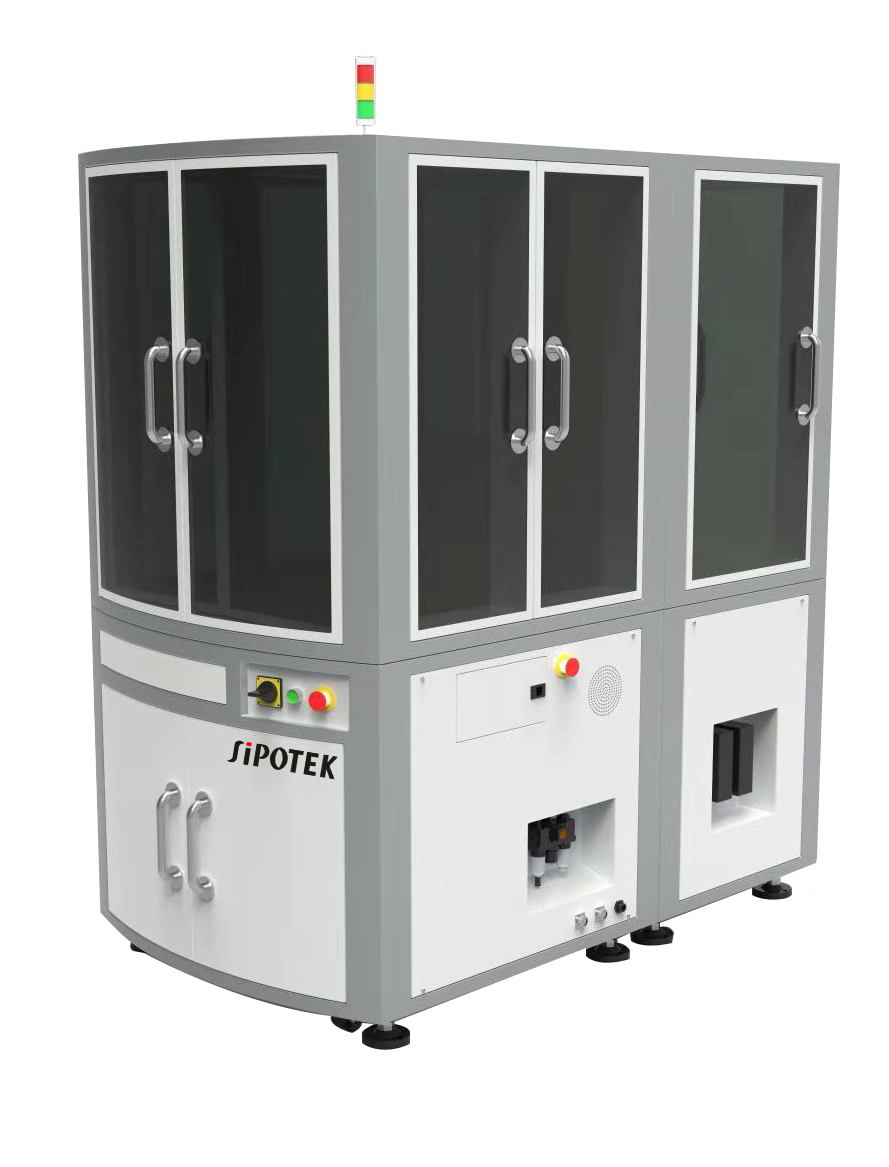

設備型號：SP-T300標準檢測設備外形尺寸：900*800*1850mm

組成部件清單：

序號	部件名稱	規格型號	數量
1	視覺檢測軟件	SIPOTEK	1套
2	工業電腦	SIPOTEK定制	1套
3	顯示器	PHILIPS 19”液晶顯示器	1臺
4	工業相機	SONY工業相機	4套
5	相機調節模組	SIPOTEK定制	4套
6	工業鏡頭	FA高清光學工業鏡頭	4套
7	光源	定制光學自適應光源	4套
8	檢測平臺	專業光學玻璃載臺	1套
9	伺服電機	松下·PANASONIC	1套
10	控制系統	SIPOTEK定制	1套
11	PLC運動協作	松下·PANASONIC	1套

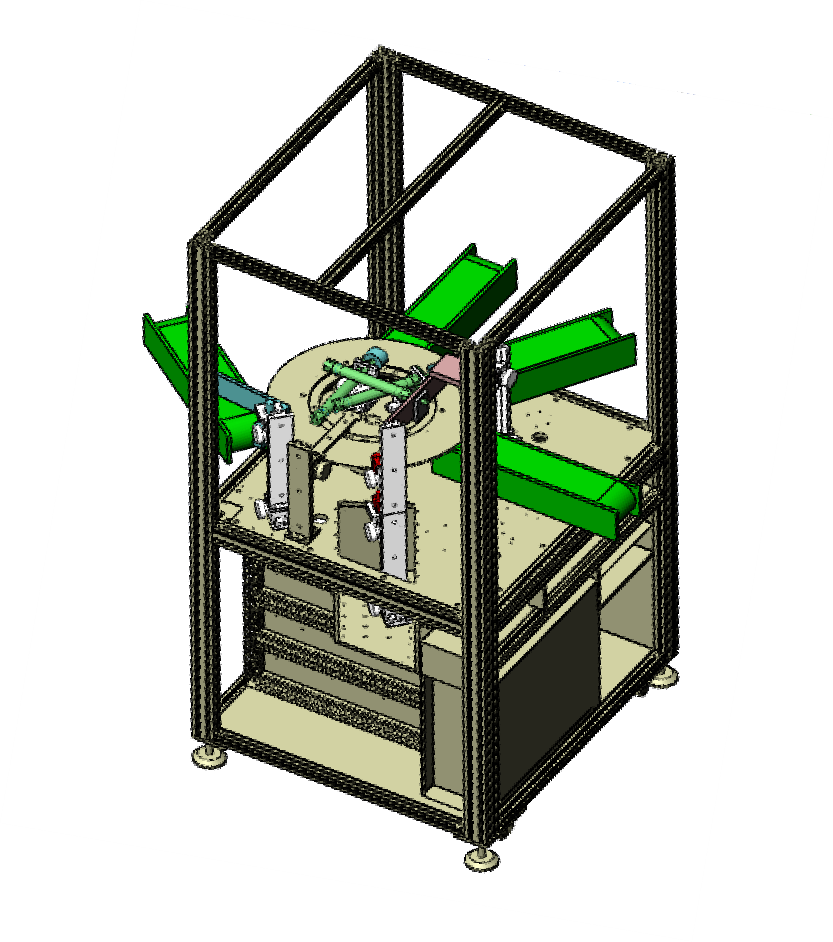

自動化視覺檢測設備外觀3D立體圖

三、樣件測試圖片:

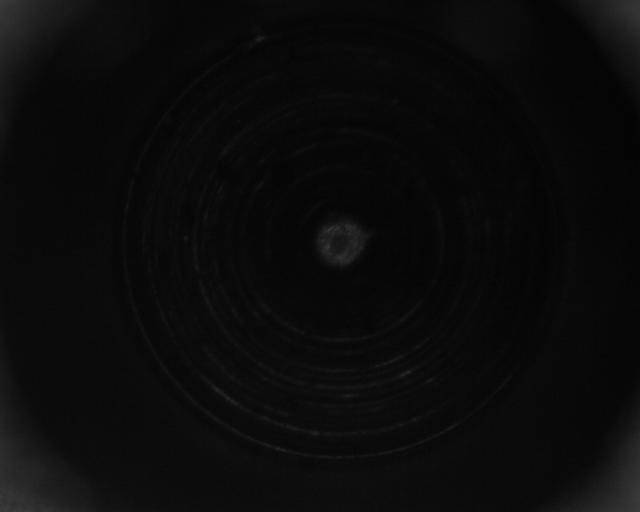

底部正光檢測良品原圖：

自動化視覺檢測設備

底部正光檢測良品分析圖：OK

自動化視覺檢測設備

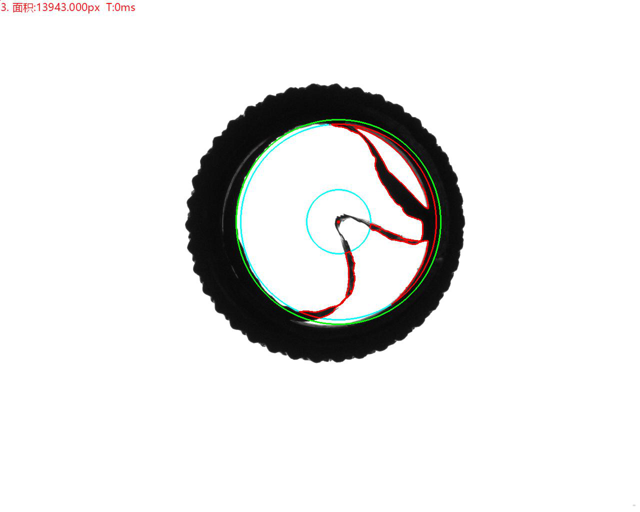

底部正光檢測不良品分析圖：NG 不良特征：內孔有渣

自動化視覺檢測設備

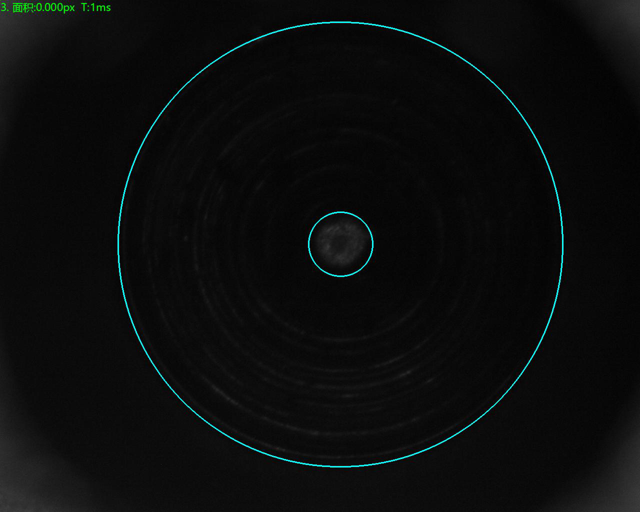

頂部背光檢測良品分析圖：OK

自動化視覺檢測設備

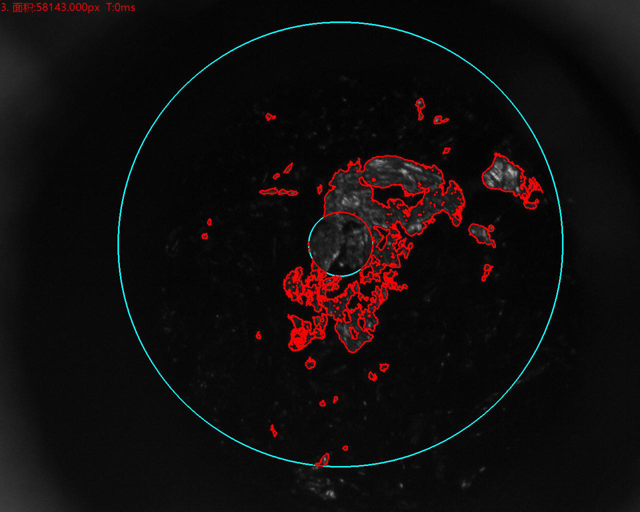

頂部背光檢測不良品分析圖：NG 不良特征：內圓有渣

自動化視覺檢測設備

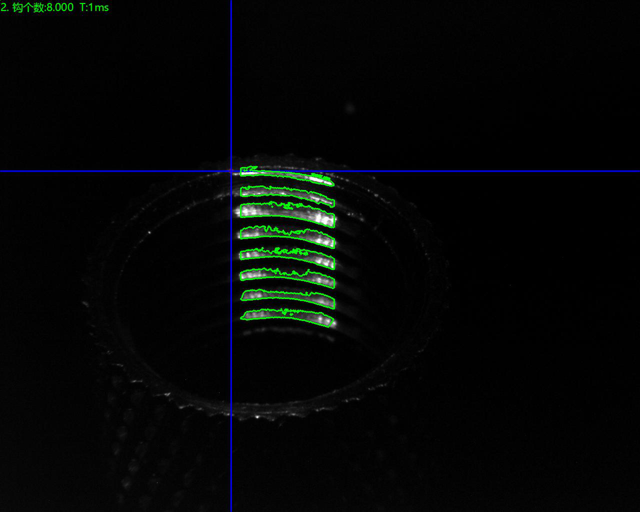

斜面條光檢測良品分析圖：OK

自動化視覺檢測設備

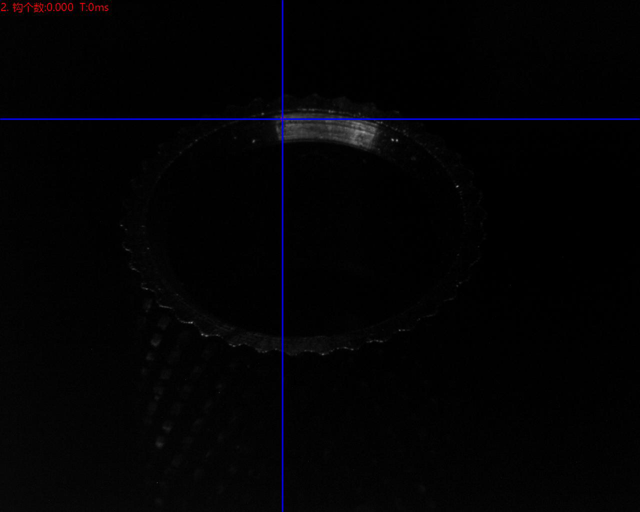

斜面條光檢測不良品分析圖：NG 不良特征：無牙

側面背光檢測良品分析圖：OK

側面背光檢測不良品分析圖：NG 不良特征：總長偏小

側面背光檢測不良品分析圖：NG 不良特征：槽徑偏大

自動化視覺檢測設備的優勢

　　在檢測行業，與人類視覺相比，機器視覺優勢明顯
　　- 精確度高：人類視覺是64灰度級，且對微小目標分辨力弱;機器視覺可顯著提高灰度級，同時可觀測微米級的目標;
　　- 速度快：人類是無法看清快速運動的目標的，機器快門時間則可達微秒級別;
　　- 穩定性高：光學檢測設備解決了人類一個非常嚴重的問題，不穩定，人工目檢是勞動非常枯燥和辛苦的行業，無論你設計怎樣的獎懲制度，都會發生比較高的漏檢率。但是光學檢測設備則沒有疲勞問題，沒有情緒波動，只要是你在算法中寫好的東西，每一次都會認真執行。在質控中大大提升效果可控性。
　　- 信息的集成與留存：機器視覺獲得的信息量是全面且可追溯的，相關信息可以很方便的集成和留存。
　　
